Bơm Trung Tâm Thương Mại: Phân Vùng Áp Theo Tầng

Bơm cho trung tâm thương mại phải giải một bài toán mà nhà máy không có: cùng một hệ cấp nước phục vụ tầng hầm và tầng mái, chênh lệch độ cao có thể vượt 60 mét. Mỗi 10 mét cột nước tương đương khoảng 1 bar. Nếu để một vùng áp duy nhất, thiết bị vệ sinh tầng thấp phải chịu áp gấp nhiều lần mức thiết kế — vòi sen bắn tung, van xả nhanh hỏng, đường ống rò rỉ liên tục. Cộng thêm khu ẩm thực xả mỡ và giờ cao điểm cuối tuần, đây là công trình có biên độ tải lớn nhất trong nhóm dân dụng. Bài viết đi vào cách phân vùng áp và ba lỗi thiết kế thường gặp.

Tóm Tắt Nhanh

Trung tâm thương mại cần phân vùng áp theo tầng vì mỗi 10 mét cột nước tạo khoảng 1 bar. Áp tại thiết bị vệ sinh thường được khống chế quanh 4–5 bar. Hệ bơm cần biến tần để bám tải giờ cao điểm, và khu ẩm thực bắt buộc có bể tách mỡ trước khi nước vào hố bơm.

Câu Trả Lời Ngắn

Bơm cho trung tâm thương mại phải phân vùng áp theo chiều cao vì mỗi 10 mét cột nước tạo khoảng 1 bar. Tòa nhà cao trên 40 mét thường cần từ hai vùng áp trở lên. Hệ tăng áp nên dùng biến tần để giữ áp ổn định khi tải dao động mạnh theo giờ. Khu ẩm thực cần bể tách mỡ trước hố bơm. Pump Pro tư vấn: 0902.123.225.

Key Takeaways

• 10 mét cột nước ≈ 1 bar — đây là con số gốc để tính phân vùng
• Áp tại thiết bị thường khống chế 4–5 bar — vượt ngưỡng là hỏng van và rò rỉ
• Tải dao động rất mạnh — cuối tuần gấp nhiều lần ngày thường, biến tần là bắt buộc
• Mỡ khu ẩm thực đông đặc khi nguội — bám thành hố bơm và bịt cánh
• Bơm bù áp bảo vệ bơm chính — thiếu nó thì bơm chính đóng cắt hàng trăm lần mỗi ngày

Bài Toán Phân Vùng Áp — Tính Bằng Con Số

Đây là phần quyết định toàn bộ cấu hình hệ bơm, nhưng hay bị làm tắt trong hồ sơ thiết kế.

Nguyên lý

Cột nước tĩnh tạo áp suất theo chiều cao. Quy đổi thực dụng: 10 mét cột nước tương đương khoảng 1 bar.

Nếu bể nước đặt trên mái, thiết bị càng ở thấp càng chịu áp cao. Nếu bơm tăng áp từ dưới lên, bơm phải đủ áp cho tầng cao nhất — và tầng thấp nhất sẽ dư áp.

Ví dụ tính thực tế

Trung tâm thương mại 12 tầng nổi, chiều cao tầng trung bình 4,5 mét, cộng 2 tầng hầm sâu 7 mét. Tổng chênh cao từ hầm B2 tới tầng 12 là khoảng 61 mét.

Áp tĩnh tại tầng hầm B2 nếu dùng một vùng duy nhất: 61 ÷ 10 ≈ 6,1 bar, chưa kể áp dư mà bơm phải tạo thêm cho thiết bị tầng trên cùng.

Con số này vượt xa ngưỡng làm việc an toàn thông thường của thiết bị vệ sinh. Kết luận: bắt buộc chia tối thiểu hai vùng áp.

Chiều cao công trình	Áp tĩnh ước tính tại đáy	Số vùng áp thường cần
Dưới 30 m	~3 bar	1 vùng
30 – 45 m	~3 – 4,5 bar	1–2 vùng
45 – 70 m	~4,5 – 7 bar	2 vùng
Trên 70 m	Trên 7 bar	3 vùng trở lên

Bảng ước tính nhanh để sàng lọc phương án. Số vùng cuối cùng còn phụ thuộc cách bố trí bể, loại thiết bị vệ sinh và yêu cầu của chủ đầu tư.

Hai cách phân vùng

• Van giảm áp cho vùng thấp — đơn giản, chi phí thấp, nhưng lãng phí năng lượng vì bơm vẫn tạo áp cao rồi giảm bớt
• Cụm bơm riêng cho từng vùng — đầu tư cao hơn, nhưng tiết kiệm điện dài hạn và vận hành linh hoạt hơn

Với trung tâm thương mại chạy 12–14 giờ mỗi ngày quanh năm, phương án cụm bơm riêng thường hoàn vốn nhanh nhờ tiền điện.

Vì Sao Biến Tần Là Bắt Buộc Chứ Không Phải Tùy Chọn

Trung tâm thương mại có biên độ tải lớn nhất trong nhóm công trình dân dụng.

Biên độ tải theo giờ và theo ngày

Khung thời gian	Đặc điểm nhu cầu nước
Trước giờ mở cửa	Rất thấp — chỉ vệ sinh và chuẩn bị
Trưa và tối cuối tuần	Đỉnh — khu ẩm thực, khu vệ sinh, rạp chiếu phim cùng lúc
Sau giờ đóng cửa	Thấp — vệ sinh tổng và tưới cây

Nếu chỉ có bơm chạy tốc độ cố định, hệ phải đóng cắt liên tục để giữ áp. Hậu quả là ba vấn đề cùng lúc:

• Búa nước — mỗi lần bơm dừng đột ngột, cột nước dội ngược làm rung đường ống
• Mòn nhanh — số lần khởi động là yếu tố quyết định tuổi thọ motor, không phải số giờ chạy
• Áp không ổn định — khách cảm nhận được qua vòi nước lúc mạnh lúc yếu

Biến tần giải quyết cả ba bằng cách thay đổi tốc độ để giữ áp không đổi, thay vì đóng cắt.

Lợi ích điện năng

Công suất bơm ly tâm tỉ lệ với lũy thừa ba của tốc độ quay. Giảm tốc độ 20% thì công suất tiêu thụ giảm khoảng một nửa.

Với công trình chạy 12–14 giờ mỗi ngày quanh năm, phần lớn thời gian hệ chạy dưới tải thiết kế. Đây là nơi biến tần tiết kiệm nhiều nhất.

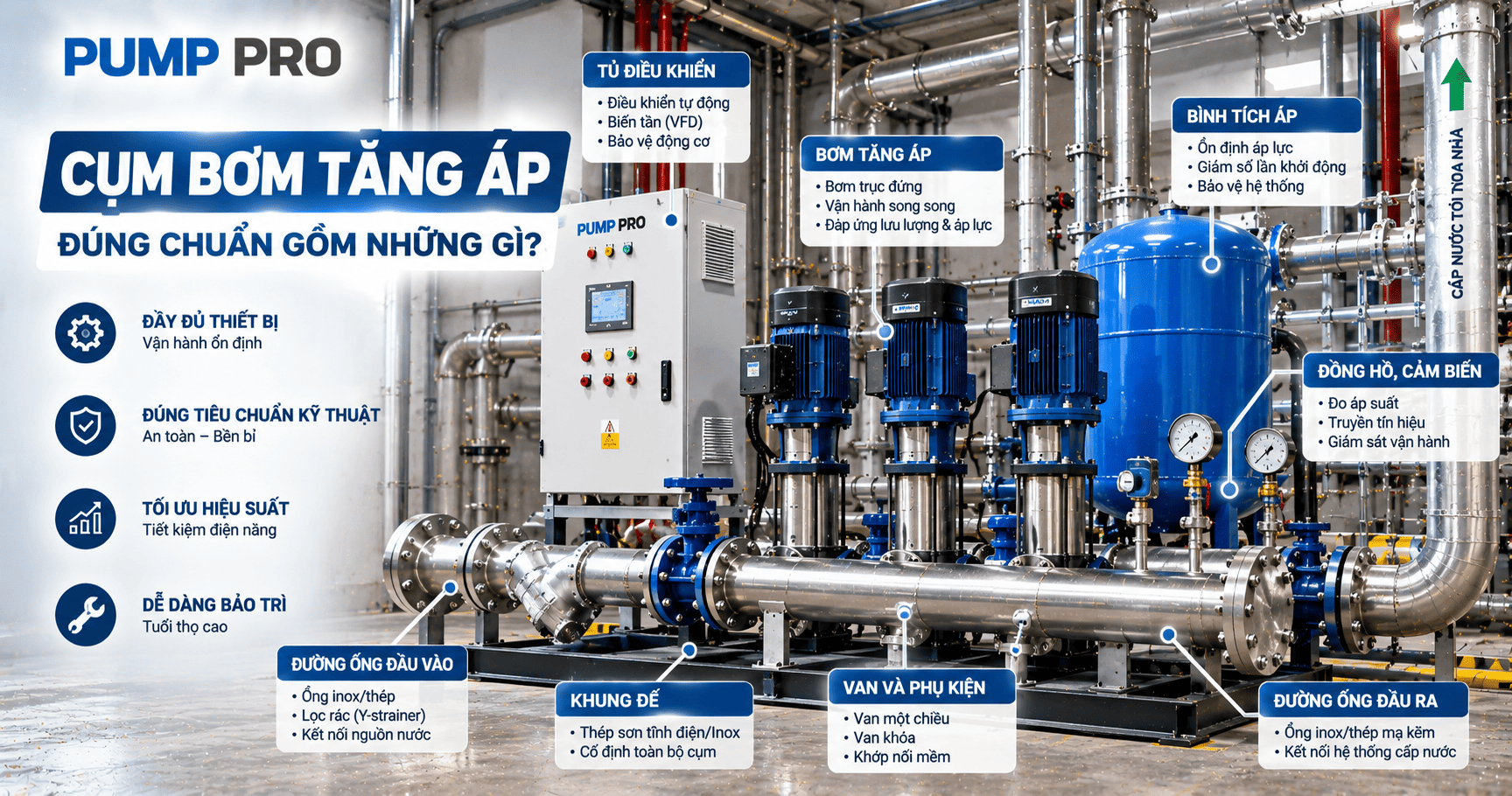

Cụm Bơm Tăng Áp Đúng Chuẩn Gồm Những Gì

Thành phần	Vai trò	Bỏ đi thì sao
2–3 bơm chính luân phiên	Chia tải, dự phòng khi một bơm hỏng	Một bơm hỏng là mất nước toàn vùng
Bơm bù áp (jockey)	Bù rò rỉ nhỏ, giữ áp khi nhu cầu gần bằng không	Bơm chính đóng cắt hàng trăm lần mỗi ngày, mau hỏng
Bình tích áp	Hấp thụ dao động áp, giảm số lần khởi động	Búa nước, rung ống, mòn nhanh
Cảm biến áp + tủ biến tần	Giữ áp không đổi theo tải thực	Áp lúc mạnh lúc yếu, tốn điện
Van một chiều từng nhánh	Chống dòng chảy ngược khi một bơm dừng	Bơm dừng bị quay ngược, hỏng vòng bi

Hai thành phần hay bị cắt để giảm giá là bơm bù áp và bình tích áp. Cả hai đều rẻ so với cụm bơm chính, nhưng bỏ đi thì bơm chính chịu toàn bộ hậu quả.

Nhóm thiết bị phù hợp cho cụm tăng áp là bơm công nghiệp ly tâm trục đứng đa tầng, kết hợp bình tích áp dung tích phù hợp.

Khu Ẩm Thực: Mỡ Là Vấn Đề Riêng Của Trung Tâm Thương Mại

Đây là điểm khác biệt lớn nhất so với tòa nhà văn phòng, và cũng là nguyên nhân tắc bơm phổ biến nhất.

Cơ chế gây tắc

Nước rửa từ bếp mang theo dầu mỡ ở dạng nóng và lỏng. Khi chảy trong đường ống và nguội dần, mỡ đông đặc lại.

Mỡ đông bám vào thành ống và thành hố thu, dày dần theo thời gian. Trong hố bơm, lớp mỡ nổi trên mặt nước tạo thành mảng cứng.

Khi mực nước dao động, mảng mỡ bị kéo xuống và cuốn vào cửa hút bơm. Kết hợp với giấy ăn và mảnh thực phẩm, nó tạo thành khối bịt kín cánh guồng.

Ba lớp phòng vệ

Lớp	Biện pháp	Vai trò
1	Bể tách mỡ tại từng gian bếp	Giữ lại phần lớn mỡ ngay tại nguồn — hiệu quả nhất
2	Bể tách mỡ tổng trước hố bơm	Bắt phần mỡ lọt qua lớp 1
3	Bơm cắt rác hoặc cánh xoáy	Xử lý phần còn sót, chống tắc cánh

Nhiều dự án chỉ làm lớp 3 và bỏ qua lớp 1 vì lớp 1 cần vệ sinh định kỳ. Đây là tính toán sai: chi phí vét bể tách mỡ nhỏ hơn nhiều so với chi phí thông tắc hố bơm và ngập tầng hầm.

Nhóm thiết bị cho hố thu khu ẩm thực là bơm chìm nước thải, ưu tiên dòng cắt rác.

Bơm Hố Thu Tầng Hầm — Vị Trí Rủi Ro Cao Nhất

Tầng hầm trung tâm thương mại thường là điểm thấp nhất công trình. Nước mưa tràn, nước rửa sàn và nước rò rỉ đều dồn về đây.

Hố thu tầng hầm khác hố thu thông thường ở một điểm: không có đường thoát tự nhiên. Bơm hỏng nghĩa là nước dâng, không có phương án dự phòng nào khác.

Ba yêu cầu bắt buộc

• Tối thiểu hai bơm luân phiên — theo nguyên tắc duty/standby, xem thêm cách bố trí bơm duty/standby
• Phao báo mức cao khẩn cấp — kích cả hai bơm chạy đồng thời khi nước vượt ngưỡng
• Cảnh báo về phòng điều khiển — ngập tầng hầm ban đêm mà không ai biết là thảm họa

Trung tâm thương mại có tầng hầm để xe nên thiệt hại khi ngập không chỉ là thiết bị điện mà còn là xe của khách — kèm theo trách nhiệm bồi thường.

Trường Hợp Thực Tế

Một trung tâm thương mại 10 tầng nổi và 2 tầng hầm liên tục bị khách phàn nàn về áp nước khu vệ sinh tầng 9 và 10 vào trưa cuối tuần.

Chẩn đoán ban đầu sai

Đơn vị vận hành cho rằng bơm yếu và đề xuất thay bơm công suất lớn hơn. Nhưng đo thực tế cho thấy bơm vẫn đạt cột áp thiết kế.

Nguyên nhân thật

Hệ chỉ có một vùng áp duy nhất. Vào giờ cao điểm, lưu lượng tổng tăng vọt làm tổn thất áp trên đường ống đứng tăng theo.

Tầng thấp ở gần bơm nên vẫn đủ áp, thậm chí dư. Tầng 9 và 10 ở cuối đường ống chịu toàn bộ tổn thất tích lũy nên tụt áp.

Giải pháp không phải thay bơm to hơn — làm vậy sẽ khiến tầng thấp dư áp nghiêm trọng hơn. Giải pháp đúng là tách vùng áp và bổ sung cụm tăng áp riêng cho vùng cao.

Bài học: thiếu áp ở tầng cao thường là bài toán phân vùng, không phải bài toán công suất bơm. Thay bơm to hơn chỉ đổi một vấn đề lấy một vấn đề khác.

Kiểm Tra Định Kỳ Hệ Bơm Trung Tâm Thương Mại

Hạng mục	Tần suất	Dấu hiệu cần xử lý
Số lần khởi động bơm chính/ngày	Hàng tuần	Tăng bất thường — bình tích áp mất khí hoặc bơm bù áp hỏng
Áp suất tại tầng cao nhất giờ cao điểm	Hàng tháng	Tụt dưới thiết kế — tổn thất đường ống tăng hoặc cần tách vùng
Áp khí nén bình tích áp	Hàng quý	Giảm — cần nạp lại, nếu không bơm sẽ đóng cắt liên tục
Mức mỡ trong bể tách mỡ	Hàng tuần	Đầy — vét ngay, đừng đợi tới khi tắc hố bơm
Chạy thử bơm dự phòng hố hầm	Hàng tháng	Không lên nước — bơm dự phòng hỏng thầm lặng là rủi ro lớn nhất

Dòng cuối cùng là điều nhiều ban quản lý bỏ sót: bơm dự phòng có thể hỏng mà không ai biết, vì nó không chạy hàng ngày. Chỉ phát hiện đúng lúc cần dùng nhất.

Câu Hỏi Thường Gặp

Kết Luận

Bơm cho trung tâm thương mại có ba bài toán tách rời. Phân vùng áp giải bằng phép tính 10 mét bằng 1 bar. Biên độ tải giải bằng biến tần và bình tích áp. Mỡ khu ẩm thực giải bằng ba lớp phòng vệ, trong đó lớp quan trọng nhất là bể tách mỡ tại từng gian bếp.

Sai lầm phổ biến nhất là quy mọi vấn đề về công suất bơm. Thiếu áp tầng cao thường là bài toán phân vùng; tắc hố bơm thường là bài toán tách mỡ; bơm mau hỏng thường là bài toán số lần khởi động.

Nguyên tắc thiết kế hệ bơm và tính tổn thất đường ống theo hệ tiêu chuẩn của Hydraulic Institute.
