Bơm Ngành Dầu Khí: API 610 Và ATEX Cần Biết Gì

Bơm cho ngành dầu khí khác mọi ngành khác ở một điểm: không được chọn tự do. Chủ đầu tư và nhà thầu EPC gần như luôn yêu cầu API 610 — bộ tiêu chuẩn của Viện Dầu khí Hoa Kỳ dành riêng cho bơm ly tâm trong lọc hóa dầu và khí. Bơm không đạt API 610 sẽ bị loại ngay từ vòng kỹ thuật, dù thông số thủy lực có đẹp đến đâu. Bài viết giải thích API 610 quy định gì, ba nhóm bơm OH – BB – VS khác nhau ra sao, và ATEX ảnh hưởng thế nào tới việc chọn động cơ.

Tóm Tắt Nhanh

API 610 là tiêu chuẩn bắt buộc cho bơm ly tâm trong ngành dầu khí, tương đương quốc tế là ISO 13709. Tiêu chuẩn phân bơm thành ba nhóm OH, BB, VS và yêu cầu thời gian trung bình giữa hai lần sửa chữa tối thiểu 3 năm.

Câu Trả Lời Ngắn

API 610 là tiêu chuẩn của Viện Dầu khí Hoa Kỳ cho bơm ly tâm ngành lọc hóa dầu và khí, tương đương ISO 13709. Tiêu chuẩn quy định thiết kế, vật liệu, giới hạn rung và mẫu datasheet. Bơm chia ba nhóm: OH treo công xôn, BB đỡ giữa hai ổ, VS treo đứng. Yêu cầu MTBR tối thiểu 3 năm. Pump Pro tư vấn: 0902.123.225.

Key Takeaways

• API 610 = ISO 13709 — hai tên gọi của cùng một bộ yêu cầu
• Ba nhóm OH – BB – VS — chọn nhóm trước, chọn model sau
• MTBR tối thiểu 3 năm — đây là cam kết độ tin cậy, không phải bảo hành
• ATEX quyết định động cơ — vùng nguy hiểm cấm dùng motor thường
• Datasheet chuẩn là bắt buộc — thiếu datasheet API là trượt hồ sơ kỹ thuật

API 610 Quy Định Những Gì

API 610 là tiêu chuẩn kỹ thuật quốc tế do Viện Dầu khí Hoa Kỳ (American Petroleum Institute) ban hành, quy định các yêu cầu thiết kế, chế tạo, kiểm tra và thử nghiệm đối với bơm ly tâm dùng trong ngành công nghiệp lọc dầu, hóa dầu, và khí tự nhiên. Bản tiêu chuẩn quốc tế tương đương với API 610 là ISO 13709.

Đọc thêm: Máy bơm nhiên liệu cho ngành dầu mỏ

Nhiều người nghĩ API 610 chỉ là “bơm chất lượng cao”. Thực tế nó là bộ yêu cầu tối thiểu rất cụ thể.

Nội dung	Ý nghĩa với người mua
Yêu cầu thiết kế tối thiểu	Kết cấu thân, trục, ổ đỡ phải đạt ngưỡng quy định
Quy tắc chọn vật liệu	Vật liệu theo môi chất, không do nhà sản xuất tự quyết
Giới hạn rung	Ngưỡng rung cho phép — cơ sở để nghiệm thu và từ chối hàng
Mẫu datasheet chuẩn	Biểu mẫu thống nhất để so sánh chào thầu giữa các hãng
MTBR tối thiểu 3 năm	Thời gian trung bình giữa hai lần sửa chữa

Điểm giá trị nhất với chủ đầu tư là datasheet chuẩn. Nhờ có biểu mẫu thống nhất, hồ sơ chào thầu của các hãng khác nhau mới so sánh được với nhau một cách công bằng.

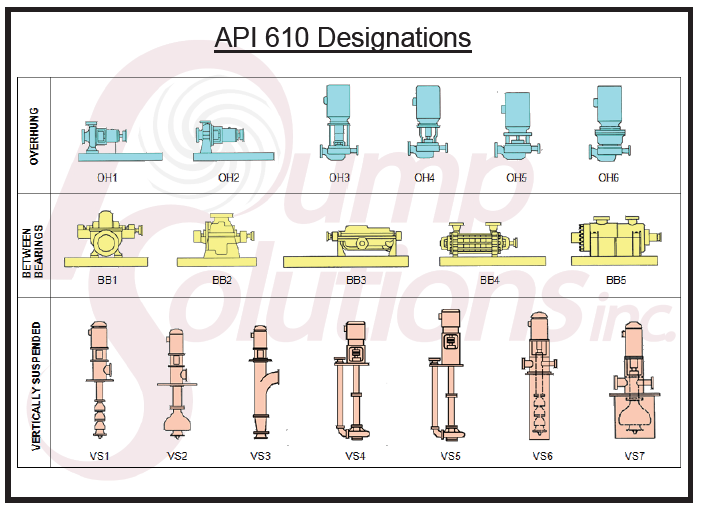

Ba Nhóm Bơm Theo API 610

Chọn sai nhóm là sai từ gốc — không sửa được bằng cách tăng công suất hay đổi vật liệu.

Nhóm	Kết cấu	Kiểu thường gặp	Dùng khi nào
OH Overhung — treo công xôn	Cánh guồng gắn đầu trục, không có ổ đỡ giữa cánh và động cơ	OH1 chân đế · OH2 đỡ tâm · OH3 đứng nối trục	Áp suất và nhiệt độ trung bình, cấu hình phổ biến nhất
BB Between-Bearings — đỡ giữa hai ổ	Rotor nằm giữa hai ổ đỡ hướng kính	Năm kiểu, một tầng và nhiều tầng	Cột áp cao, lưu lượng lớn, trục dài
VS Vertical Suspended — treo đứng	Treo từ đầu xả xuống hố hoặc trong vỏ bọc	Bảy kiểu VS1–VS7	Hút từ hố sâu, mặt bằng chật, NPSH khả dụng thấp

Nhóm VS đáng chú ý nhất trong thực tế Việt Nam. Khi NPSH khả dụng không đủ vì bồn đặt thấp, bơm treo đứng là giải pháp duy nhất mà không phải đào sâu móng.

ATEX — Yếu Tố Quyết Định Động Cơ



API 610 lo phần bơm. Phần động cơ và thiết bị điện lại do phân vùng nguy hiểm cháy nổ quyết định.

Nguyên tắc phân vùng

Khu vực có thể xuất hiện hỗn hợp khí cháy được chia vùng theo tần suất và thời gian tồn tại của hỗn hợp đó. Vùng càng nguy hiểm, yêu cầu thiết bị càng ngặt.

Motor thông thường phát tia lửa ở chổi than và hộp đấu dây. Trong vùng có khí cháy, một tia lửa là đủ.

Ba điều hay bị bỏ sót

• Chứng chỉ phải đi kèm thiết bị — không phải chỉ ghi trong catalogue
• Cảm biến và hộp đấu dây cũng phải đạt chuẩn — không chỉ riêng motor
• Cấp bảo vệ phải khớp với vùng — thiết bị vùng ít nguy hiểm không dùng được cho vùng nguy hiểm hơn

Trong hồ sơ thầu, thiếu chứng chỉ phòng nổ là lỗi bị loại thẳng, không được làm rõ bổ sung.

Bốn Việc Phải Làm Trước Khi Chào Thầu Gói Bơm Dầu Khí

1. Xác định nhóm bơm trước khi tính thủy lực

Chọn OH hay BB hay VS quyết định toàn bộ phần còn lại. Tính lưu lượng cột áp trước rồi mới chọn nhóm là làm ngược.

2. Kiểm NPSH khả dụng tại điều kiện xấu nhất

Môi chất dầu khí thường ở nhiệt độ cao và áp suất hơi lớn. NPSH khả dụng phải tính ở nhiệt độ vận hành cao nhất, không lấy điều kiện trung bình.

3. Đối chiếu datasheet từng dòng

Datasheet API có hàng chục trường. Chỉ cần một trường bỏ trống là hồ sơ bị đánh giá không đạt.

4. Chuẩn bị hồ sơ vật liệu và chứng chỉ ngay từ đầu

Chứng chỉ vật liệu, biên bản thử nghiệm và chứng chỉ phòng nổ mất thời gian xin từ hãng. Chuẩn bị sau khi trúng thầu là muộn.

Bơm Phụ Trợ Trong Nhà Máy Dầu Khí

Không phải mọi vị trí đều cần API 610. Các tuyến phụ trợ ngoài vùng nguy hiểm dùng bơm công nghiệp tiêu chuẩn là hợp lý và tiết kiệm.

Nước làm mát, nước sinh hoạt và cấp nước phòng cháy dùng nhóm bơm công nghiệp thông thường. Hệ xử lý nước thải nhiễm dầu dùng bơm chìm nước thải chống tắc.

Tuyến châm hóa chất ức chế ăn mòn và khử nhũ cần độ chính xác cao — nhóm đúng là bơm định lượng. Với dầu nhớt độ nhớt cao, bơm ly tâm không phù hợp, nên dùng bơm bánh răng.

Việc tách rõ vị trí nào cần API 610 và vị trí nào không giúp tiết kiệm đáng kể mà vẫn qua được vòng kỹ thuật.

Trường Hợp Thực Tế

Một gói thầu bơm phụ trợ bị loại ở vòng kỹ thuật dù giá thấp nhất. Lý do không nằm ở bơm mà ở hộp đấu dây động cơ không có chứng chỉ phòng nổ.

Nhà thầu đã chọn đúng motor phòng nổ nhưng hộp đấu dây đi kèm lại là loại thường. Chủ đầu tư đánh giá cả cụm không đạt.

Bài học: trong ngành dầu khí, cả cụm thiết bị phải đạt chuẩn, không chỉ thành phần chính. Một chi tiết phụ thiếu chứng chỉ là trượt cả gói.

Câu Hỏi Thường Gặp

ĐỊA CHỈ MUA HÀNG UY TÍN

Nhận Tư Vấn Kỹ Thuật & Báo Giá Miễn Phí. Chuyên gia bơm công nghiệp Pump Pro sẵn sàng hỗ trợ bạn

📞 Hotline / Zalo: 0902.123.225
🌐 Website: https://pumppro.net/
📩 Fanpage: https://www.facebook.com/pumpprochinhhang
👉 HỒ SƠ NĂNG LỰC PUMP PRO
https://heyzine.com/flip-book/700391a528.html
📍 Địa chỉ: Ngõ 175 Định Công, Phường Định Công, Hà Nội
⏱ Phản hồi trong 30 phút – Khảo sát thực tế miễn phí – Bảo hành chính hãng

Kết Luận

Bơm cho ngành dầu khí không phải bài toán chọn thiết bị tốt nhất mà là bài toán tuân thủ. API 610 quyết định phần bơm, ATEX quyết định phần điện, và datasheet quyết định hồ sơ có qua được vòng kỹ thuật hay không.

Việc tách rõ vị trí nào bắt buộc API 610 và vị trí nào dùng bơm tiêu chuẩn giúp tiết kiệm đáng kể mà vẫn đạt yêu cầu chủ đầu tư.

Tham khảo thêm nội dung tiêu chuẩn tại American Petroleum Institute và hệ tiêu chuẩn thiết kế bơm của Hydraulic Institute.
