API 682 là tiêu chuẩn về hệ làm kín cơ khí cho bơm ly tâm và bơm trục quay trong ngành dầu khí, hoá dầu và khí đốt. Tiêu chuẩn phân hệ làm kín thành ba Arrangement: một phớt đơn, hai phớt không tăng áp, và hai phớt có tăng áp. Chọn đúng Arrangement và đúng Piping Plan quyết định phớt sống được bao lâu và môi chất có thoát ra khí quyển hay không.
Câu Trả Lời Ngắn
Arrangement 1 là một phớt trong một cụm cartridge, dùng cho chất lỏng bôi trơn tốt và không độc. Arrangement 2 là hai phớt với khoang giữa ở áp suất thấp hơn buồng phớt, chứa chất đệm sạch — giảm rò rỉ nhưng chưa triệt tiêu. Arrangement 3 là hai phớt với chất chắn cấp từ ngoài ở áp suất cao hơn buồng phớt, đảm bảo không môi chất nào thoát ra khí quyển; đổi lại phức tạp và đắt hơn.
Nhận tư vấn kỹ thuật và báo giá miễn phí. Chuyên gia bơm công nghiệp Pump Pro sẵn sàng hỗ trợ bạn.
Hotline / Zalo: 0902.123.225 · Chat Zalo
Nhận báo giá miễn phí · Xem sản phẩm liên quan
Để lại số, Pump Pro gọi lại tư vấn
Điểm Chính Cần Nhớ
- API 682 mã hoá theo Category 1, 2, 3 (mức độ khắt khe của thử nghiệm và biên an toàn thiết kế) và Type A, B, C (kết cấu phớt).
- Arrangement quyết định số phớt và hướng chênh áp; Piping Plan quyết định cách nuôi và làm mát cho phớt.
- Plan 11 là mặc định cho môi chất sạch, không hoá hơi.
- Plan 23 dành riêng cho nước nóng và nước cấp lò hơi vì giảm tải nhiệt cho phớt.
- Plan 53A/B/C dùng khi tuyệt đối không cho môi chất chạm khí quyển.
Vì Sao Phớt Là Điểm Hỏng Tốn Kém Nhất

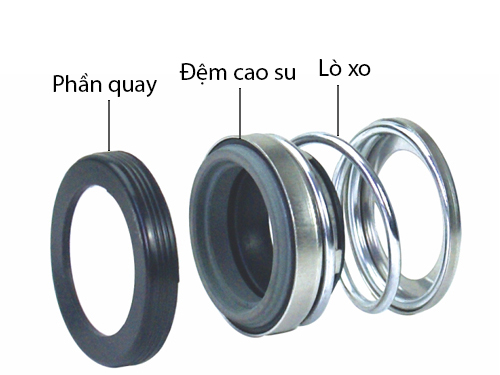

Trên một bơm ly tâm công nghiệp, phớt cơ khí là chi tiết mỏng manh nhất nhưng lại chịu đồng thời áp suất, nhiệt độ, ăn mòn và ma sát trượt. Trong nhà máy hoá dầu, một lần thay phớt kéo theo dừng cụm thiết bị, xả áp, làm sạch đường ống và giấy phép làm việc nóng — chi phí gián tiếp lớn hơn giá phớt nhiều lần.
Đó là lý do ngành dầu khí không chọn phớt theo giá mà chọn theo tiêu chuẩn. API 682 ra đời để chuẩn hoá việc này: cùng một môi chất, cùng một điều kiện vận hành thì mọi nhà cung cấp phải đưa ra cấu hình tương đương nhau, và phớt phải vượt qua cùng một bộ thử nghiệm.
Ba Arrangement — Phân Biệt Bằng Hướng Chênh Áp
Arrangement 1 — một phớt
Một phớt trong mỗi cụm cartridge, được làm mát và bôi trơn bằng chính môi chất bơm. Đơn giản nhất, rẻ nhất. Nhược điểm: luôn có rò rỉ ra khí quyển ở mức nhỏ. Chỉ dùng khi môi chất bôi trơn tốt và không độc hại.
Arrangement 2 — hai phớt, khoang giữa áp thấp
Hai phớt, khoang giữa chứa chất đệm (buffer) là chất lỏng hoặc khí trơ sạch, giữ ở áp suất thấp hơn áp suất buồng phớt. Phớt trong vẫn chặn môi chất; phớt ngoài chặn phần lọt qua. Giảm mạnh lượng thoát ra khí quyển nhưng chưa đạt mức bằng không.
Arrangement 3 — hai phớt, khoang giữa áp cao
Hai phớt với chất chắn (barrier) cấp từ hệ thống bên ngoài ở áp suất cao hơn buồng phớt. Vì chênh áp hướng vào trong, môi chất không có đường ra khí quyển. Đây là cấu hình cho môi chất độc, dễ cháy hoặc bắt buộc phát thải bằng không. Đổi lại phải nuôi thêm một hệ phụ trợ.
Piping Plan — Chọn Theo Môi Chất, Không Chọn Theo Thói Quen
Piping Plan là sơ đồ đường ống phụ trợ nuôi phớt. Cùng một Arrangement nhưng sai Plan thì phớt vẫn hỏng sớm. Bảng dưới tóm tắt các Plan hay gặp nhất trong nhà máy:
| Plan | Dùng khi nào |
| Plan 11 | Mặc định cho môi chất sạch, không hoá hơi. Trích dòng từ đường đẩy về buồng phớt. |
| Plan 13 | Bơm trục đứng, hoặc khi không lấy được dòng xả từ đường đẩy. |
| Plan 23 | Nước nóng và nước cấp lò hơi — tuần hoàn kín qua bộ làm mát, giảm tải nhiệt cho phớt. |
| Plan 32 | Môi chất bẩn, mài mòn hoặc dễ đóng rắn — tiêm chất sạch từ nguồn ngoài. |
| Plan 52 | Khi cần chứa phần rò rỉ thay vì loại bỏ hoàn toàn. Đi với Arrangement 2. |
| Plan 53A/B/C | Môi chất nguy hiểm, tuyệt đối không cho chạm khí quyển. Đi với Arrangement 3. |
| Plan 54 | Cụm phớt đôi tải nặng — tuần hoàn chất chắn từ hệ thống ngoài. |
Quy tắc ghép nhanh: Arrangement 2 thường đi với Plan 52; Arrangement 3 đi với Plan 53 hoặc 54. Arrangement 1 dùng Plan 11, 13, 23 hoặc 32 tuỳ tính chất môi chất.
Category Và Type — Hai Trục Phân Loại Còn Lại
Ngoài Arrangement, API 682 còn mã hoá theo Category (1, 2, 3) gắn với mức độ khắt khe của thử nghiệm nghiệm thu và biên an toàn thiết kế, và theo Type (A, B, C) mô tả kết cấu phớt.
Trong thực tế mua sắm, người mua thường chỉ định đủ bộ ba: Category – Type – Arrangement, kèm Piping Plan. Thiếu một trong bốn thông tin này thì báo giá của các nhà cung cấp không so sánh được với nhau, vì mỗi bên sẽ tự giả định một cấu hình khác.
Kinh nghiệm của kỹ sư Pump Pro khi rà soát yêu cầu kỹ thuật cho khách nhà máy: nếu hồ sơ mời thầu chỉ ghi “phớt cơ khí theo API 682” thì gần như chắc chắn sẽ nhận về các chào giá lệch nhau nhiều lần, và bên rẻ nhất thường là bên hiểu tiêu chuẩn ở mức thấp nhất.
Sáu Câu Hỏi Cần Trả Lời Trước Khi Chọn Phớt
- Môi chất là gì, có độc hoặc dễ cháy không? Quyết định Arrangement 1, 2 hay 3.
- Môi chất có bôi trơn được không? Nước sạch, dung môi nhẹ và khí hoá lỏng bôi trơn kém, cần cấu hình riêng.
- Có hạt rắn hay dễ đóng rắn không? Nếu có, tính tới Plan 32.
- Nhiệt độ vận hành bao nhiêu? Nước nóng và nước cấp lò hơi cần Plan 23 để hạ tải nhiệt.
- Áp suất buồng phớt so với áp suất hơi bão hoà của môi chất? Chênh lệch nhỏ sẽ gây hoá hơi ngay tại mặt phớt.
- Nhà máy có sẵn hệ phụ trợ chưa? Arrangement 3 đòi bình chất chắn, đồng hồ, van và quy trình nạp — nếu chưa có thì phải tính vào chi phí đầu tư.
Liên Hệ Với Các Tiêu Chuẩn Khác
API 682 nói về hệ làm kín; bản thân bơm ly tâm cho dầu khí lại theo API 610, và khu vực nguy hiểm theo chuẩn ATEX. Ba tiêu chuẩn này luôn đi cùng nhau trong một hồ sơ kỹ thuật — phần API 610 và ATEX đã được phân tích trong bài bơm ngành dầu khí: API 610 và ATEX cần biết gì.
Với nhà máy hoá chất, các lỗi hỏng phớt thực tế và cách khắc phục nằm trong bài seal bơm hoá chất hay hỏng — 5 nguyên nhân thực tế. Còn phần chọn vật liệu và cấu hình bơm theo từng nhóm hoá chất xem tại bơm hoá chất cho ngành sản xuất hoá chất.
Tham khảo nguồn gốc tiêu chuẩn tại Viện Dầu khí Hoa Kỳ (API) và tài liệu kỹ thuật của John Crane về API 682.
Kết Luận
Chọn phớt theo API 682 không phải là chọn một món phụ tùng, mà là chọn một cấu hình gồm bốn phần: Category, Type, Arrangement và Piping Plan. Bỏ sót bất kỳ phần nào đều dẫn tới báo giá lệch nhau và phớt hỏng sớm ngoài hiện trường.
Nguyên tắc ngắn gọn: môi chất càng nguy hiểm thì Arrangement càng cao; môi chất càng bẩn hoặc càng nóng thì Piping Plan càng phải chuyên biệt.
📝 Nhận Tư Vấn Kỹ Thuật & Báo Giá Miễn Phí
Chuyên gia bơm công nghiệp Pump Pro sẵn sàng hỗ trợ anh chị.
📞 Hotline / Zalo: 0902.123.225
🌐 Website: pumppro.net
📩 Fanpage: Pump Pro Chính Hãng
👉 Tư vấn “CHỌN ĐÚNG BƠM – TIẾT KIỆM HÀNG TRIỆU ĐỒNG”: gửi yêu cầu tại đây
👉 Hồ sơ năng lực Pump Pro
📍 Ngõ 175 Định Công, Phường Định Công, Hà Nội
⏱ Phản hồi trong 30 phút – Khảo sát thực tế miễn phí – Bảo hành chính hãng
Câu Hỏi Thường Gặp
API 682 áp dụng cho loại bơm nào?
API 682 áp dụng cho hệ làm kín cơ khí của bơm ly tâm và bơm trục quay trong ngành dầu khí, hoá dầu và khí đốt. Tiêu chuẩn quy định cấu hình phớt, vật liệu, hệ phụ trợ và bộ thử nghiệm nghiệm thu để các nhà cung cấp đưa ra cấu hình tương đương nhau.
Arrangement 2 và Arrangement 3 khác nhau ở đâu?
Khác ở hướng chênh áp. Arrangement 2 giữ khoang giữa hai phớt ở áp suất thấp hơn buồng phớt, chứa chất đệm sạch nên vẫn còn rò rỉ nhỏ. Arrangement 3 cấp chất chắn từ ngoài ở áp suất cao hơn buồng phớt nên môi chất không có đường thoát ra khí quyển.
Khi nào bắt buộc dùng Arrangement 3?
Khi môi chất độc hại, dễ cháy hoặc khi quy định môi trường yêu cầu phát thải bằng không. Đổi lại phải đầu tư thêm bình chất chắn, đồng hồ áp, van và quy trình nạp — nên cần tính vào chi phí dự án ngay từ đầu.
Plan 11 dùng cho trường hợp nào?
Plan 11 là lựa chọn mặc định cho môi chất sạch và không hoá hơi. Nó trích một dòng nhỏ từ đường đẩy của bơm đưa về buồng phớt để làm mát và bôi trơn mặt phớt. Đơn giản, không cần hệ phụ trợ bên ngoài.
Vì sao nước cấp lò hơi phải dùng Plan 23?
Vì nước cấp lò hơi rất nóng, nếu tuần hoàn trực tiếp sẽ mang nhiệt vào buồng phớt và làm nước hoá hơi ngay tại mặt phớt. Plan 23 tuần hoàn kín qua bộ làm mát, giữ nhiệt độ mặt phớt thấp và giảm mạnh tải nhiệt.
Môi chất có hạt rắn thì chọn Plan nào?
Chọn Plan 32 — tiêm chất lỏng sạch từ nguồn bên ngoài vào buồng phớt để đẩy hạt rắn ra và giữ mặt phớt sạch. Dùng cho môi chất bẩn, mài mòn hoặc dễ đóng rắn. Cần tính tới lượng chất sạch pha loãng vào quy trình.
Hồ sơ mời thầu cần ghi những gì về phớt?
Cần đủ bốn thông tin: Category, Type, Arrangement và Piping Plan, kèm điều kiện vận hành thực tế. Nếu chỉ ghi “theo API 682”, các nhà cung cấp sẽ tự giả định cấu hình khác nhau và báo giá không so sánh được với nhau.
API 682 có thay thế API 610 không?
Không. API 610 quy định về bản thân bơm ly tâm dùng trong dầu khí, còn API 682 chỉ quy định về hệ làm kín. Một hồ sơ kỹ thuật đầy đủ thường viện dẫn cả hai, kèm yêu cầu phòng nổ theo ATEX cho khu vực nguy hiểm.
