Đặc tính đáng giá nhất của bơm màng là chạy khô không hỏng. Bơm cạn bồn, bơm hết dịch, van khóa đột ngột — bơm chỉ dừng lại chứ không cháy. Model làm việc ở 56 l/phút và 7 bar.

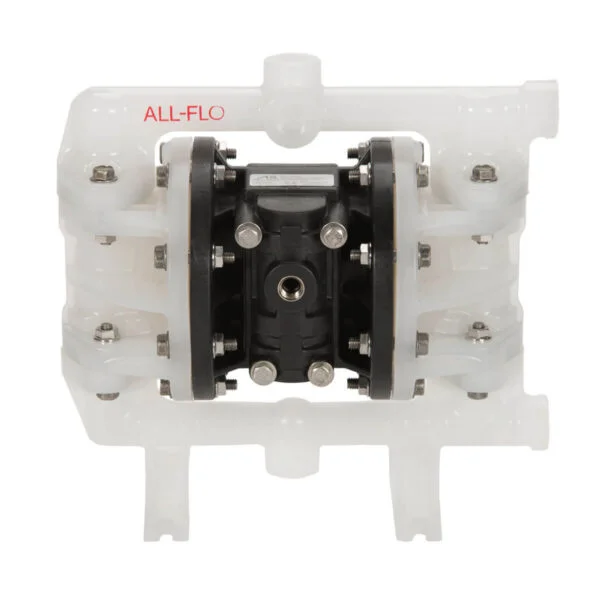

Thông số kỹ thuật của bơm màng khí nén All-Flo A050-SPP-TTPT-S70
| Thông số | Giá trị |
|---|---|
| Model | A050-SPP-TTPT-S70 |
| Chất liệu | Nhựa Polypropylene |
| Kích thước đường ống | 0.5 inch |
| Lưu lượng tối đa | 56 l/phút |
| Áp suất hoạt động | 7 bar |
| Nguồn năng lượng | Khí nén |
| Nhiệt độ làm việc | -10 đến 80°C |
| Chứng nhận | ATEX, CE |
- Model: A050-SPP-TTPT-S70
- Chất liệu: Nhựa Polypropylene
- Kích thước đường ống: 0.5 inch
- Lưu lượng tối đa: 56 l/phút
- Áp suất hoạt động: 7 bar
- Nguồn năng lượng: Khí nén
- Nhiệt độ làm việc: -10 đến 80°C
- Chứng nhận: ATEX, CE
Hiệu suất bơm của All-Flo A050-SPP-TTPT-S70
Hiệu suất hoạt động mạnh mẽ
Không có phớt cơ khí, không có ổ bi ngâm trong chất lỏng. Bộ phận hao mòn chỉ gồm màng và bi van, đều thay được tại chỗ trong thời gian ngắn mà không cần tháo bơm khỏi đường ống.
Thông Số Kỹ Thuật Bơm Màng Khí Nén ALL-FLO A050-SPP-TTPT-S70
| Kiểu bơm | Bơm màng đôi dẫn động khí nén (AODD), ALL-FLO A-Series |
| Cỡ cổng vào/ra | 1/2″ (NPS), khí vào 1/4″ FNPT |
| Lưu lượng tối đa | 64,6 lít/phút (17 GPM) |
| Áp suất khí nén đầu vào tối đa | 120 PSI (8,2 bar) |
| Áp suất chất lỏng đầu ra tối đa | 120 PSI (8,2 bar) — tỷ số 1:1 |
| Kích thước hạt rắn cho qua | 3,2 mm (1/8″) |
| Chiều cao hút khô | 4,6 m |
| Chiều cao hút ướt | 7,9 m |
| Thể tích mỗi chu kỳ | 0,10 lít |
| Vật liệu thân khí | Polypropylene gia cường sợi thuỷ tinh |
| Vật liệu thân chất lỏng | Polypropylene |
| Vật liệu màng bơm | PTFE (lót Santoprene) |
| Vật liệu bi van | PTFE |
| Vật liệu đế bi | Polypropylene |
| Vật liệu O-ring | PTFE |
| Mức ồn | 83 dBA (có giảm thanh) |
| Khối lượng | 4,1 kg (PP) |
| Ưu điểm vận hành | Chạy khô không hỏng, tự dừng khi tắc đường xả, không sinh tia lửa điện, điều chỉnh lưu lượng bằng van khí |
Nguồn: catalogue chính hãng ALL-FLO – PSG Dover (psgdover.com) — giải mã theo bảng Model Number Designation trong tài liệu IOM chính hãng. Cấu hình cụ thể theo từng mã hàng — kỹ sư Pump Pro tra cứu giúp theo yêu cầu thực tế: 0902.123.225.
Tiết kiệm năng lượng
Vận hành bằng khí nén giúp giảm chi phí điện năng và thân thiện với môi trường.
Độ bền cao
Chất liệu nhựa Polypropylene giúp bơm có độ bền cao, chống ăn mòn trong điều kiện làm việc khắc nghiệt.
Đặc điểm nổi bật của bơm màng khí nén All-Flo A050-SPP-TTPT-S70
Tiêu hao khí nén tỷ lệ với lưu lượng và áp suất làm việc. Đây là chi phí vận hành chính của bơm màng, và cũng là lý do không nên chọn bơm quá lớn so với nhu cầu.
Chất liệu cao cấp, chống ăn mòn
Bơm chạy được cả khi van đẩy đóng hoàn toàn. Đặc tính này cho phép dùng bơm màng trong hệ có nhiều nhánh đóng mở liên tục mà không cần điều khiển phức tạp.
An toàn và đáng tin cậy
Cấu hình vật liệu Nhựa Polypropylene quyết định nhóm hóa chất bơm được. Thân, màng và bi van là ba bộ phận tiếp xúc chất lỏng, phải chọn đồng bộ theo hóa chất chứ không chọn riêng lẻ.
Bảo trì dễ dàng
Dẫn đường xả khí ra khu vực an toàn, không xả thẳng vào mặt người vận hành. Khí xả có thể mang theo hơi hóa chất nếu màng đã bắt đầu thấm.
Ứng dụng của bơm màng khí nén All-Flo A050-SPP-TTPT-S70
Ngành hóa chất
Sơn, mực in và keo: bơm màng giữ được độ nhớt và không phá nhũ. Lắp thêm bình giảm xung khi cấp cho súng phun để lớp phủ đều.
Xử lý nước thải
Thực phẩm và dược phẩm: bơm dịch đặc, siro, sốt, cồn và dung dịch vệ sinh CIP. Cấu hình vật liệu tiếp xúc đạt chuẩn và kết cấu dễ tháo rửa là hai yêu cầu quyết định.
Ngành thực phẩm và dược phẩm
Thực phẩm và dược phẩm: bơm dịch đặc, siro, sốt, cồn và dung dịch vệ sinh CIP. Cấu hình vật liệu tiếp xúc đạt chuẩn và kết cấu dễ tháo rửa là hai yêu cầu quyết định.
Bơm hút cạn và chuyển dịch giữa các bồn chứa. Đặt bơm cố định trên giá, dùng ống mềm để di chuyển đầu hút giữa nhiều bồn — cách bố trí phổ biến trong kho hóa chất.
Lợi ích khi chọn mua bơm màng tại PUMP PRO
Sản phẩm chính hãng, giá tốt
Hàng chính hãng kèm chứng từ đầy đủ và bảo hành theo tiêu chuẩn nhà sản xuất, tư vấn kỹ thuật miễn phí trong suốt quá trình sử dụng.
Bảo hành và hỗ trợ kỹ thuật
Pump Pro cung cấp kèm bộ lọc tách nước cho đường khí nén — chi tiết nhỏ nhưng quyết định bơm màng có chạy ổn định hay không.
Đa dạng sản phẩm, tư vấn chuyên sâu
Pump Pro cung cấp kèm bộ lọc tách nước cho đường khí nén — chi tiết nhỏ nhưng quyết định bơm màng có chạy ổn định hay không.
Pump Pro tư vấn cấu hình vật liệu thân, màng và bi van theo đúng hóa chất, nhiệt độ và dung môi rửa. Chọn sai vật liệu là nguyên nhân hỏng nhanh nhất ở bơm màng.
Tiêu hao khí nén — chi phí vận hành thật của bơm màng
Bơm màng khí nén rẻ khi mua nhưng tốn khi chạy, vì khí nén là dạng năng lượng đắt. Đây là điểm cần tính trước khi chọn.
- Tiêu hao khí tăng theo cả lưu lượng lẫn áp suất làm việc — chạy ở áp cao tốn khí hơn nhiều so với chạy ở áp vừa.
- Chọn bơm quá lớn so với nhu cầu rồi tiết lưu khí là cách vận hành tốn kém nhất.
- Rò rỉ khí trên đường ống và khớp nối là khoản thất thoát âm thầm, thường chiếm tỷ lệ đáng kể trong nhà máy ít kiểm tra.
Nếu bơm chạy liên tục nhiều giờ mỗi ngày với lưu lượng ổn định, nên so sánh với phương án bơm điện. Bơm màng khí nén phát huy giá trị nhất ở chế độ chạy gián đoạn, môi trường nguy hiểm cháy nổ, hoặc chất lỏng khó bơm.
Bơm hút cạn và bố trí đường hút
Khả năng tự hút là ưu thế lớn của bơm màng, nhưng vẫn có giới hạn và vẫn phụ thuộc cách bố trí đường ống.
- Chiều cao hút khô thấp hơn chiều cao hút khi ống đã đầy chất lỏng — nên mồi trước nếu có thể.
- Ống hút càng dài, càng nhiều co thì khả năng tự hút càng giảm. Rút ngắn đường hút là cách cải thiện hiệu quả nhất.
- Chất lỏng nhớt làm giảm khả năng tự hút đáng kể, cần tính dư biên an toàn.
- Đầu hút nên có lưới chắn rác thô để tránh vật cứng làm kênh bi van.
Với nhu cầu vét cạn đáy bồn, nên đặt bơm càng gần bồn càng tốt và dùng ống mềm ở đầu hút để di chuyển linh hoạt giữa các bồn.
Câu hỏi thường gặp
Bơm màng có bơm được dịch có hạt không?
Được, trong giới hạn kích thước bi van. Hạt quá cỡ làm bi kênh, bơm mất lưu lượng và rò ngược về phía hút. Khi dịch có cặn lớn, cần đối chiếu kích thước hạt tối đa cho phép trước khi chọn cấu hình.
Khí nén bẩn ảnh hưởng thế nào?
Nước và dầu trong khí nén là nguyên nhân số một làm kẹt van phân phối khí. Cần lắp bộ lọc tách nước ngay trước bơm và xả cốc lọc theo ca. Đây là việc nhỏ nhưng quyết định bơm có chạy ổn định hay không.
Làm sao điều chỉnh lưu lượng?
Chỉ bằng van tiết lưu trên đường khí cấp — không cần biến tần, không cần tủ điện. Lưu lượng thay đổi liên tục từ gần không tới 56 l/phút, nên rất tiện cho các khâu cần thay đổi sản lượng theo mẻ.
