Bơm ly tâm là loại phổ biến nhất trong nhà máy, và cũng là loại bị chọn sai nhiều nhất. Nguyên nhân gần như luôn giống nhau: chọn theo công suất động cơ thay vì chọn theo điểm làm việc thực tế của hệ thống. Model này làm việc ở 21 – 60 m³/h.
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | Ebara |
| Lưu lượng | 21 – 60 m³/h |
| Cột áp | 74.5 – 142 mét |
| Công suất | 22 kW |
| Điện áp | 380V – 3 pha |
| Tốc độ | 2900 RPM |
| Cổng hút/xả | DN 80 |
| Xuất xứ | Ý |

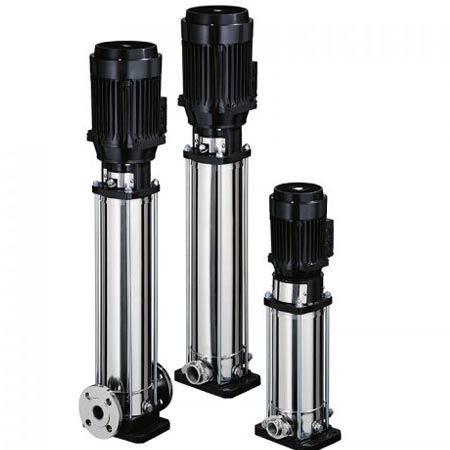

Thông số kỹ thuật của bơm ly tâm trục đứng đa tầng cánh Ebara Model: EVM 45 6-2F5/22
Công suất và điện áp
- Công suất: 22 kW
- Điện áp: 380V – 3 pha
- Tần số: 50Hz
- Tốc độ: 2900 RPM
Lưu lượng và cột áp
- Lưu lượng: 21 – 60 m³/h
- Cột áp: 74.5 – 142 mét
Vật liệu chế tạo
- Thân bơm: Inox 304
- Cánh bơm: Inox 304
- Trục bơm: Inox 304
- Phớt: SIC/Carbon/EDPM
- Oring: EPDM
Đặc điểm khác
- Cổng hút/xả: DN 80
- Chất bơm: Nước sạch
- Nhiệt độ chất bơm tối đa: 90°C
- Xuất xứ: Ý
Hiệu suất bơm ly tâm trục đứng đa tầng cánh Ebara Model: EVM 45 6-2F5/22
Hiệu quả vận hành
Kiểm tra rò rỉ quanh phớt hằng tháng. Rò nhỏ giọt là dấu hiệu sớm và xử lý rẻ; để nước lọt vào ổ bi và động cơ thì chi phí sửa tăng lên nhiều lần.
Độ bền cao
Vật liệu phần tiếp xúc chất lỏng quyết định tuổi thọ nhiều hơn công suất động cơ. Nước sạch dùng gang là đủ; nước có tính ăn mòn, nước khử khoáng hoặc hóa chất nhẹ cần thép không gỉ.
Vật liệu phần tiếp xúc chất lỏng quyết định tuổi thọ nhiều hơn công suất động cơ. Nước sạch dùng gang là đủ; nước có tính ăn mòn, nước khử khoáng hoặc hóa chất nhẹ cần thép không gỉ.
Khả năng vận hành liên tục
Dấu hiệu xâm thực: tiếng lạo xạo như có sỏi trong bơm, kim đồng hồ áp dao động, lưu lượng tụt bất thường. Nguyên nhân thường nằm ở lưới lọc đầu hút tắc hoặc mực nước bể xuống thấp.
Đặc điểm nổi bật của bơm ly tâm trục đứng đa tầng cánh Ebara Model: EVM 45 6-2F5/22
Thiết kế trục đứng tiết kiệm không gian
Hiệu suất cao nhất nằm ở vùng giữa đường đặc tính. Chạy sát lưu lượng bằng không làm nước quẩn trong buồng bơm và sinh nhiệt; chạy vượt cuối dải làm dòng điện vượt định mức và tăng nguy cơ xâm thực.
Đa tầng cánh giúp tăng cột áp
Kết cấu cho phép tháo kiểm tra cánh và phớt mà không phải tháo toàn bộ bơm khỏi đường ống, với điều kiện lúc lắp đã chừa đủ khoảng trống bảo trì. Đây là chi tiết hay bị bỏ qua khi bố trí phòng bơm.
Tiết kiệm điện năng
Hiệu suất cao nhất nằm ở vùng giữa đường đặc tính. Chạy sát lưu lượng bằng không làm nước quẩn trong buồng bơm và sinh nhiệt; chạy vượt cuối dải làm dòng điện vượt định mức và tăng nguy cơ xâm thực.
Ứng dụng của bơm ly tâm trục đứng đa tầng cánh Ebara Model: EVM 45 6-2F5/22
Hệ thống cấp nước công nghiệp
Cấp nước công nghệ trong nhà máy: nước làm mát vòng kín, nước rửa thiết bị, nước cấp cho dây chuyền. Nhóm này đòi lưu lượng ổn định theo ca và chịu được chế độ chạy liên tục.
Hệ thống xử lý nước
Tưới tiêu và trang trại quy mô lớn: cấp nước cho hệ phun mưa và nhỏ giọt, cần áp lực đều tại đầu béc ở cả đầu gần lẫn đầu xa của tuyến tưới.
Hệ xử lý nước: bơm nước thô qua cụm lọc, bơm nước sau xử lý vào bể chứa. Tổn thất áp qua màng lọc và lớp vật liệu lọc phải được cộng vào cột áp yêu cầu.
Hệ thống PCCC
Cấp nước sinh hoạt cho tòa nhà, chung cư và khu dân cư: bơm lên bồn mái rồi phân phối theo trọng lực, hoặc bơm tăng áp cho các tầng trên nơi áp lực tự nhiên không đủ.
Lợi ích khi chọn mua bơm ly tâm trục đứng đa tầng cánh Ebara Model: EVM 45 6-2F5/22 tại PUMP PRO
Cam kết hàng chính hãng
Trước khi báo giá, kỹ sư Pump Pro hỏi ba số: lưu lượng giờ cao điểm, chênh cao hình học và tổng tổn thất áp. Có đủ ba số mới biết cấu hình nào đúng.
Chính sách bảo hành uy tín
Hàng có sẵn kèm chứng từ đầy đủ và bảo hành theo tiêu chuẩn nhà sản xuất. Phụ tùng thay thế sẵn kho giúp rút ngắn thời gian dừng máy khi cần bảo trì.
Giá cả cạnh tranh
Pump Pro so sánh giúp các phương án theo tổng chi phí sở hữu gồm giá máy, tiền điện và chi phí bảo trì, thay vì chỉ so giá mua ban đầu.
Dự án tại miền Bắc được khảo sát thực tế miễn phí trước khi chốt cấu hình. Khảo sát giúp phát hiện sớm các vấn đề về đường ống và nguồn điện mà bản vẽ không thể hiện.
Các Model Khác Cùng Dòng
Dự án tại miền Bắc được khảo sát thực tế miễn phí trước khi chốt cấu hình. Khảo sát giúp phát hiện sớm các vấn đề về đường ống và nguồn điện mà bản vẽ không thể hiện.
- Bơm ly tâm trục đứng đa tầng cánh Ebara Model: EVM 32 1-0F5/2.2 2024
- Bơm ly tâm trục đứng đa tầng cánh Ebara Model: EVM 32 10-3F5/18.5 2024
- Bơm ly tâm trục đứng đa tầng cánh Ebara Model: EVM 32 14-0F5/30 2024
- Bơm ly tâm trục đứng đa tầng cánh Ebara Model: EVM 32 2-0F5/4.0 2024
NPSH: con số quyết định bơm có bị xâm thực hay không
Xâm thực là hiện tượng bọt hơi hình thành rồi vỡ trong buồng bơm, ăn mòn cánh từ bên trong trong khi máy vẫn chạy và vẫn ra nước. Đây là kiểu hỏng âm thầm và tốn kém nhất.
- NPSH khả dụng của hệ thống phải luôn lớn hơn NPSH yêu cầu của bơm, nên chừa biên an toàn ít nhất 0,5 m.
- Yếu tố làm giảm NPSH khả dụng: bể hút thấp hơn bơm, ống hút nhỏ hoặc nhiều co, lưới lọc tắc, chất lỏng nóng.
- Dấu hiệu nhận biết tại hiện trường: tiếng lạo xạo như có sỏi, kim đồng hồ áp dao động, lưu lượng tụt bất thường.
Cách xử lý căn bản là tác động vào phía hút: hạ bơm thấp hơn mặt nước, mở rộng và rút ngắn ống hút, vệ sinh lưới lọc. Tăng công suất động cơ không giải quyết được xâm thực.
Đường đặc tính bơm và đường đặc tính hệ thống cắt nhau ở đâu
Điểm làm việc thật của bơm không do bơm quyết định mà do giao điểm giữa đường đặc tính bơm và đường đặc tính hệ thống. Đây là khái niệm quyết định mọi bài toán chọn bơm ly tâm.
- Đường đặc tính bơm đi xuống: lưu lượng càng lớn thì cột áp càng giảm. Con số cột áp lớn nhất trên catalogue ứng với lưu lượng gần bằng không.
- Đường đặc tính hệ thống đi lên: lưu lượng càng lớn thì tổn thất ma sát càng lớn theo bình phương.
- Giao điểm hai đường là điểm làm việc thực tế. Đổi đường ống, mở thêm van hay bịt bớt nhánh đều làm dịch chuyển điểm này.
Hệ quả thực tế: cùng một bơm lắp ở hai công trình khác nhau sẽ cho lưu lượng khác nhau. Vì vậy nghiệm thu phải đo lưu lượng tại chỗ, không tin con số catalogue.
Câu hỏi thường gặp
Bơm ly tâm có tự mồi được không?
Không. Bơm ly tâm thông thường phải được mồi đầy nước trước khi khởi động. Chạy khô làm cháy phớt cơ khí chỉ trong thời gian ngắn vì phớt được bôi trơn và làm mát bằng chính chất lỏng trong bơm.
Khóa bớt van để giảm lưu lượng có tiết kiệm điện không?
Rất ít. Khóa van chủ yếu chuyển năng lượng thành nhiệt và tiếng ồn. Muốn giảm điện thật sự khi tải thấp, cách đúng là hạ tốc độ bằng biến tần — điện năng giảm theo lũy thừa của tốc độ chứ không giảm tuyến tính.
Vì sao bơm lắp xong không lên đủ nước?
Nguyên nhân phổ biến nhất là bỏ sót tổn thất áp trên đường ống khi tính cột áp. Ngoài ra còn do ống đẩy nhỏ hơn cỡ khuyến nghị, van một chiều kẹt, hoặc điện áp tại chân bơm sụt dưới ngưỡng. Nên đo lưu lượng thực tế và điện áp lúc bơm chạy để khoanh vùng.
