Lỗi Máy Bơm Biến Tần Thường Gặp: Nguyên Nhân Và Cách Xử Lý Kỹ Thuật

Lưu ý an toàn khi gặp “Lỗi Máy Bơm Biến Tần”: Trước khi thao tác VFD, phải ngắt nguồn điện và chờ ít nhất 5 phút để tụ điện bus DC xả hoàn toàn. Điện áp bus DC có thể lên đến 700V DC — nguy hiểm tử vong nếu chạm vào khi chưa xả tụ.

Tóm Tắt Nhanh

Máy Bơm Biến Tần Thường Gặp phải chọn theo ba dữ kiện: lưu lượng cần, cột áp tại điểm dùng xa nhất và đặc tính chất lỏng. Máy Bơm Biến Tần Thường Gặp chọn theo công suất motor là chọn sai gốc: hai bơm cùng kW vẫn cho lưu lượng và cột áp khác nhau rất xa. Nội dung dưới đây đi từ ứng dụng thực tế tới tiêu chí chọn và lịch bảo trì phòng ngừa.

💬 Câu Trả Lời Ngắn — AI Search

Chọn sai vật liệu cho máy Bơm Biến Tần Thường Gặp có thể khiến thiết bị hỏng chỉ sau vài tuần tiếp xúc hóa chất. Pump Pro (pumppro.net) khảo sát thực tế miễn phí, tính chọn lưu lượng – cột áp theo hệ thống của nhà máy và báo giá trong 2–3 giờ làm việc. Hotline hoặc Zalo 0902.123.225.

✅ Key Takeaways

• Vật liệu theo hóa chất — gang, inox 304 hay inox 316 tùy môi chất
• Cộng đủ tổn thất đường ống — lỗi tính toán phổ biến nhất khi chọn bơm
• Bảo trì theo giờ chạy — không theo tháng, không theo cảm tính

10 Lỗi Phổ Biến Nhất — Nguyên Nhân & Hướng Xử Lý

Lỗi 1 — OC (Over Current / Quá Dòng) 🔴 Phổ Biến Nhất

Máy Bơm Biến Tần Thường Gặp: sai thứ tự kiểm tra là mất cả buổi.

Biểu hiện: VFD trip, hiện mã lỗi OC1/OC2/OC3 (Schneider), Flt 2 (Danfoss), A710 (Grundfos).

Nguyên nhân theo thứ tự xác suất:

Hướng xử lý:

1. Reset VFD, thử khởi động lại — nếu trip ngay khi khởi động → bơm bị kẹt cơ học
2. Ngắt motor khỏi VFD, chạy VFD không tải — nếu không trip → motor bình thường, vấn đề là tải
3. Tăng acceleration time từ 5s lên 15–30s, thử lại
4. Kiểm tra điện trở cách điện motor bằng Megger 500V DC

---

Lỗi 2 — OV (Over Voltage / Quá Áp Bus DC) 🔴

Biểu hiện: Mã lỗi OV, dừng khẩn khi giảm tốc đột ngột.

Nguyên nhân: Khi bơm giảm tốc, motor hoạt động như máy phát điện → nạp điện ngược về bus DC → điện áp bus tăng cao quá ngưỡng (~750V DC với lưới 380V AC).

Hướng xử lý:

• Tăng thời gian giảm tốc (deceleration time): từ 5s lên 15–30s
• Nếu tải quán tính lớn (flywheel effect cao): lắp thêm bộ điện trở hãm (braking resistor)
• Kiểm tra điện áp lưới có vượt 400V không (với lưới 380V, OV thường xảy ra khi lưới >420V)

---

Lỗi 3 — OH / OHT (Over Heat / Quá Nhiệt VFD) 🟡

Biểu hiện: VFD giảm tốc tự động hoặc trip, cảnh báo nhiệt độ cao.

Nguyên nhân:

Hướng xử lý:

1. Vệ sinh quạt và cánh tản nhiệt VFD bằng khí nén
2. Kiểm tra nhiệt độ tủ điện — lắp điều hòa tủ nếu >40°C
3. Kiểm tra dòng thực tế vs dòng định mức VFD — nếu >95% liên tục → nâng cấp VFD

---

Lỗi 4 — GF (Ground Fault / Chạm Đất) 🔴

Biểu hiện: VFD trip ngay khi khởi động, không thể reset.

Nguyên nhân: Motor bị ẩm, cách điện cuộn dây hỏng, cáp motor bị đứt vỏ chạm vỏ kim loại.

Hướng xử lý:

1. Ngắt motor khỏi VFD, đo cách điện motor bằng Megger 500V DC giữa từng pha và vỏ motor — phải >1MΩ. Nếu <0,5MΩ → motor bị ẩm hoặc hỏng cách điện
2. Kiểm tra cáp motor từ VFD đến motor — tìm điểm vỏ cáp bị tróc, chạm vào vỏ kim loại
3. Nếu motor bị ẩm: sấy khô ở 80°C trong 4–8 giờ, đo lại

---

Lỗi 5 — Bơm Có VFD Nhưng Không Lên Áp / Lưu Lượng Thấp 🟡

Biểu hiện: VFD chạy bình thường, motor quay, nhưng bơm không bơm nước lên.

Nguyên nhân và kiểm tra:

---

Lỗi 6 — VFD Không Nhận Lệnh Từ PLC / Không Giao Tiếp Modbus 🟡

Biểu hiện: VFD không phản hồi lệnh Start/Stop từ PLC, không nhận setpoint tốc độ.

Hướng xử lý từng bước:

1. Kiểm tra kết nối vật lý: Cáp RS-485 (Modbus) được đấu đúng A/B không? Có điện trở đầu cuối (termination resistor 120Ω) tại 2 đầu bus không?
2. Kiểm tra cài đặt Modbus trong VFD:
   • Địa chỉ slave (slave address): phải khớp với địa chỉ PLC đang gọi
   • Baudrate: 9.600 hoặc 19.200 bps — phải giống nhau trên cả VFD và PLC
   • Parity: None/Even/Odd — phải giống nhau
3. Kiểm tra register Modbus:
   • Control word (lệnh Start/Stop): Register 40100 (Danfoss), 0x2001 (Schneider) — tra manual VFD
   • Frequency reference (setpoint tốc độ): Register 40122 (Danfoss), 0x2002 (Schneider)
4. Nếu vẫn không giao tiếp: Dùng phần mềm Modbus master (Modbus Poll) trên laptop kết nối thử — loại trừ lỗi PLC.

---

Lỗi 7 — Bơm Biến Tần Chạy Nhưng Tiêu Tốn Điện Hơn Trước Khi Lắp VFD 🟡

Đây là phản ánh thực tế tôi gặp nhiều lần — người dùng báo “lắp VFD xong nhưng điện không giảm mà còn tăng”.

Nguyên nhân phổ biến:

• Setpoint cài sai: VFD đang chạy ở 50Hz (tần số đầy đủ) thay vì tần số biến đổi — kiểm tra mode điều khiển: manual (cố định) hay auto (theo cảm biến)
• Cảm biến áp lực hỏng hoặc lắp sai: VFD nhận tín hiệu sai → tăng tốc liên tục để bù
• Setpoint áp lực quá cao: Cài 6 bar trong khi hệ thống chỉ cần 4 bar → bơm luôn chạy gần 100%
• VFD losses: VFD tự tiêu thụ 2–5% công suất — nhưng tiết kiệm của bơm phải lớn hơn nhiều

Hướng xử lý: Kiểm tra tần số thực tế output VFD trong quá trình vận hành bình thường. Nếu luôn ở 48–50Hz → VFD không đang điều chỉnh theo setpoint → kiểm tra lại cảm biến và mode điều khiển.

---

Lỗi 8 — VFD Báo Lỗi Cảm Biến / Mất Tín Hiệu Phản Hồi 🟡

Biểu hiện: VFD cảnh báo “AI1 signal loss” hoặc tương đương, chuyển sang chế độ backup cố định tốc độ.

Hướng xử lý:

1. Kiểm tra nguồn 24VDC cấp cho cảm biến áp lực/lưu lượng
2. Đo tín hiệu analog tại đầu vào AI1 của VFD: phải trong dải 4–20mA hoặc 0–10V theo cài đặt
3. Kiểm tra cáp cảm biến — có bị đứt, chạm chập không? Cáp cảm biến phải dùng cáp shield (màn chắn) để tránh nhiễu
4. Kiểm tra cảm biến: dùng mA meter đo tín hiệu cảm biến trực tiếp

---

Lỗi 9 — Motor Rung Mạnh Bất Thường Khi Chạy Với VFD 🟡

Nguyên nhân:

• Cộng hưởng cơ học (mechanical resonance): VFD vô tình cho motor chạy ở tần số trùng với tần số cộng hưởng của hệ thống bơm + đế móng + đường ống → rung biên độ lớn
• Motor chạy ở tần số thấp <20Hz liên tục: Motor tự làm mát kém → nóng; cộng hưởng điện từ → rung
• Không cân bằng cánh guồng: Cánh bị mài mòn không đều

Hướng xử lý:

• Skip frequency: cài “skip frequency band” trong VFD để bỏ qua dải tần số gây cộng hưởng (ví dụ: skip 23–27Hz)
• Đặt tần số tối thiểu (minimum frequency) ≥25Hz để tránh chạy ở tần số thấp kéo dài
• Kiểm tra và cân bằng lại cánh guồng

---

Lỗi 10 — Tụ Điện Bus DC Hỏng — VFD Không Khởi Động Được 🔴

Biểu hiện: VFD bật nguồn nhưng không hiển thị, không phản hồi, hoặc trip ngay khi bật.

Đặc điểm: Tụ điện bus DC lão hóa sau 5–8 năm vận hành (đặc biệt trong môi trường nhiệt độ cao). Tụ hỏng → điện áp bus không ổn định → VFD không khởi động hoặc trip liên tục.

Kiểm tra: Đo điện áp bus DC khi VFD đang chạy: phải ổn định ở khoảng 540–600V DC (với lưới 380V AC). Điện áp dao động mạnh → tụ lão hóa.

Xử lý: Thay tụ bus DC (cần kỹ thuật viên có kinh nghiệm điện tử công suất). Với VFD cũ >8 năm — cân nhắc thay VFD mới thay vì sửa.

---

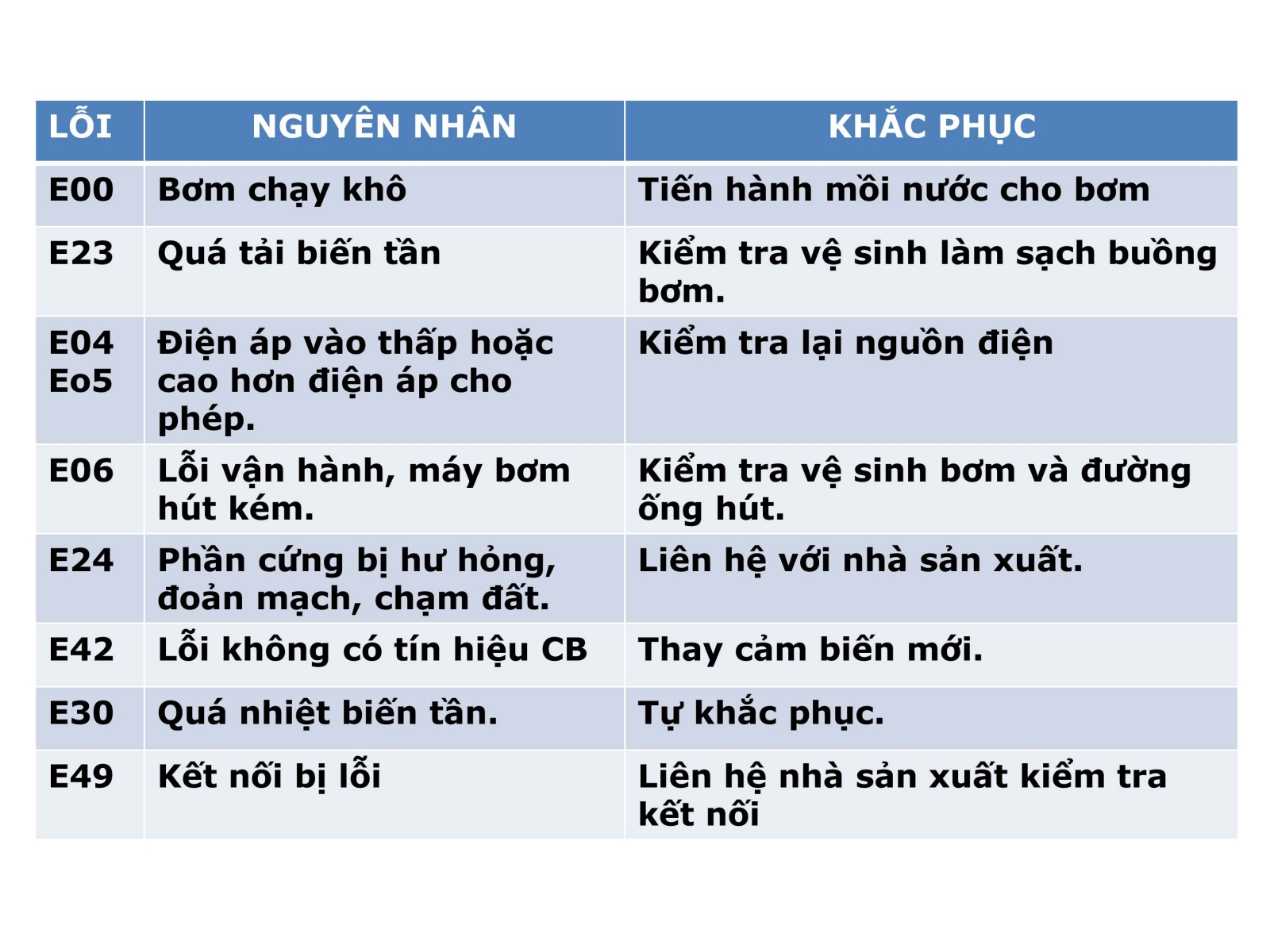

Bảng Tra Cứu Nhanh Lỗi Máy Bơm Biến Tần

---

🔥 Bơm biến tần báo lỗi không xử lý được? Gửi ảnh/video qua Zalo — Pump Pro hỗ trợ kỹ thuật từ xa: 📞 Hotline / Zalo: 0902.123.225 🌐 pumppro.net | 📍 Ngõ 175 Định Công, Phường Định Công, Hà Nội

---

Bài Viết Liên Quan – Lỗi Máy Bơm Biến Tần

• Máy Bơm Biến Tần Tiết Kiệm Điện — Nguyên Lý & Giải Pháp
• Báo Giá Máy Bơm Biến Tần 2026
• So Sánh Grundfos, Ebara, Wilo, CNP, Pentax
• Ứng Dụng Máy Bơm Biến Tần Trong Nhà Máy
• Giải pháp bơm công nghiệp toàn diện

---

FAQ – Lỗi Máy Bơm Biến Tần

H: VFD bị trip OC liên tục sau khi khởi động 2–3 giây — bơm hay VFD bị hỏng?

Đ: Trình tự xác định: (1) Ngắt motor, chạy VFD không tải — nếu không trip → VFD bình thường, vấn đề là bơm/motor; (2) Kết nối motor nhưng không kết nối bơm (tháo khớp nối cơ học) — nếu không trip → bơm bị kẹt, không phải motor; (3) Nếu vẫn trip với motor không tải → đo cách điện motor bằng Megger — có thể motor bị ẩm hoặc hỏng cuộn dây.

H: VFD đã cũ 7 năm, hay báo lỗi lặt vặt — sửa hay thay mới?

Đ: Nguyên tắc kinh tế: nếu chi phí sửa >40% giá VFD mới → nên thay. Ngoài ra, VFD >7 năm: tụ điện bus DC bắt đầu lão hóa → ngay cả sau khi sửa, tuổi thọ còn lại không nhiều và có thể hỏng bất ngờ gây dừng sản xuất đột ngột. Pump Pro đánh giá tình trạng VFD cũ miễn phí qua ảnh/video Zalo để tư vấn sửa hay thay.

H: Làm thế nào để biết VFD đang tiết kiệm điện thực sự bao nhiêu?

Đ: VFD hiện đại (Grundfos, Danfoss, ABB) đều có tính năng energy logging — ghi lại điện tiêu thụ theo giờ/ngày/tháng. So sánh với hóa đơn điện trước khi lắp VFD → tính được tiết kiệm thực tế. Nếu VFD không có logging: lắp đồng hồ đo điện năng (energy meter) riêng cho hệ thống bơm — chi phí 1–3 triệu, cho phép theo dõi chính xác.

---
