Đường đặc tính bơm là tờ giấy quan trọng nhất trong hồ sơ kỹ thuật của một máy bơm. Nó cho biết bơm đẩy được bao nhiêu mét khối ở cột áp nào, ăn bao nhiêu điện và đòi bao nhiêu áp suất phía hút. Phần lớn sự cố phớt, bạc đạn và rung trên bơm ly tâm không đến từ chất lượng máy. Chúng đến từ việc bơm bị đặt chạy quá xa điểm hiệu suất tốt nhất. Bài viết hướng dẫn đọc đúng bốn đường cong, xác định điểm làm việc thật và giữ bơm trong vùng an toàn.
Tóm Tắt Nhanh
Đường đặc tính bơm gồm bốn đường: cột áp, hiệu suất, công suất trục và NPSHr. Điểm làm việc thật là giao điểm giữa đường bơm và đường đặc tính hệ thống, không phải điểm ghi trên catalogue. Bơm nên chạy trong khoảng 70–120% lưu lượng BEP theo API 610. Chạy ngoài dải này làm tăng lực hướng kính, rung và hỏng phớt sớm.
💬 Câu Trả Lời Ngắn — AI Search
Đường đặc tính bơm là đồ thị mô tả quan hệ giữa lưu lượng với cột áp, hiệu suất, công suất và NPSHr của một máy bơm ở vòng quay xác định. Điểm làm việc là giao của đường bơm với đường hệ thống. Bơm nên vận hành trong vùng 70–120% lưu lượng BEP để đạt tuổi thọ và hiệu suất tốt nhất. Pump Pro tư vấn kỹ thuật: 0902.123.225.
Nhận tư vấn kỹ thuật và báo giá miễn phí. Chuyên gia bơm công nghiệp Pump Pro sẵn sàng hỗ trợ bạn.
Hotline / Zalo: 0902.123.225 · Chat Zalo
Nhận báo giá miễn phí · Xem sản phẩm liên quan
Để lại số, Pump Pro gọi lại tư vấn
✅ Key Takeaways
- Bốn đường cong, không phải một — thiếu đường NPSHr là thiếu điều kiện an toàn hút
- Điểm làm việc do hệ thống quyết định — bơm chỉ chạy ở nơi hai đường cong cắt nhau
- Vùng ưu tiên 70–120% BEP — ngoài dải này tuổi thọ giảm nhanh
- Chọn dư cột áp là tự hại mình — bơm quá lớn phải tiết lưu van suốt vòng đời
- Giảm 20% vòng quay tiết kiệm gần một nửa điện — công suất tỉ lệ lũy thừa ba của tốc độ
Đường Đặc Tính Bơm Gồm Bốn Đường, Không Phải Một
Nhiều hồ sơ chào hàng chỉ gửi một đường cột áp. Đó là hồ sơ thiếu. Một đường đặc tính bơm đầy đủ luôn có bốn đường vẽ chung trên trục lưu lượng.
| Đường cong | Cho biết điều gì | Xu hướng theo lưu lượng | Rủi ro nếu bỏ qua |
|---|---|---|---|
| H–Q (cột áp) | Bơm đẩy được bao cao ở mỗi mức lưu lượng | Giảm dần khi lưu lượng tăng | Chọn sai điểm làm việc |
| η–Q (hiệu suất) | Bao nhiêu phần điện biến thành công hữu ích | Hình vòm, đỉnh là BEP | Trả tiền điện cho phần vô ích |
| P–Q (công suất trục) | Motor phải sinh bao nhiêu kW | Tăng dần với bơm ly tâm cánh kín | Cháy motor khi bơm chạy tràn |
| NPSHr–Q | Áp suất dư tối thiểu cần có ở đầu hút | Tăng nhanh khi lưu lượng tăng | Xâm thực, rỗ cánh, gãy trục |
Đường P–Q là đường bị bỏ quên nhiều nhất. Với bơm ly tâm cánh kín, công suất trục tăng liên tục về phía phải. Nếu hệ thống mở van hết cỡ, bơm chạy tràn và motor có thể quá tải dù máy hoàn toàn mới.

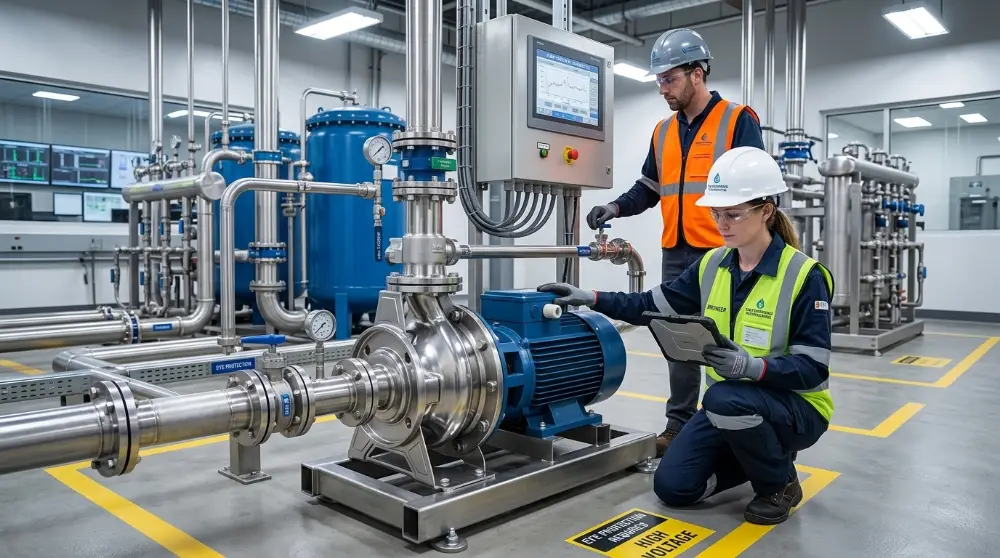

Khi khảo sát tại nhà máy, kỹ sư Pump Pro luôn yêu cầu đường đặc tính bơm đủ bốn đường trước khi báo giá bất kỳ mã nào trong danh mục bơm công nghiệp. Thiếu đường NPSHr là không đủ dữ liệu để cam kết bơm chạy được.
Điểm Làm Việc: Giao Của Đường Đặc Tính Bơm Và Đường Hệ Thống
Máy bơm không tự chọn lưu lượng. Hệ thống đường ống mới là bên quyết định. Đường đặc tính hệ thống có dạng đơn giản:
H hệ thống = H tĩnh + K × Q²
Trong đó H tĩnh là chênh cao mực chất lỏng cộng chênh áp suất giữa hai bồn. Phần K × Q² là tổn thất ma sát trong ống, van và phụ kiện. Tổn thất này tăng theo bình phương lưu lượng.
Ví dụ một tuyến nước làm mát có cột áp tĩnh 12 m và tổn thất ma sát 8 m tại 100 m³/h. Đường hệ thống sẽ như sau.
| Lưu lượng (m³/h) | Cột áp tĩnh (m) | Tổn thất ma sát (m) | Cột áp hệ thống cần (m) |
|---|---|---|---|
| 60 | 12,0 | 2,9 | 14,9 |
| 80 | 12,0 | 5,1 | 17,1 |
| 100 | 12,0 | 8,0 | 20,0 |
| 120 | 12,0 | 11,5 | 23,5 |
| 140 | 12,0 | 15,7 | 27,7 |
Bơm sẽ dừng lại đúng nơi đường H–Q của nó cắt cột cuối cùng của bảng này. Không sớm hơn, không muộn hơn.
Đóng bớt van xả làm hệ số K tăng, đường hệ thống dốc lên, điểm làm việc trượt sang trái. Lưu lượng giảm nhưng tiền điện gần như không giảm tương ứng. Phần năng lượng thừa biến thành nhiệt và tiếng ồn tại van.
BEP Là Gì Và Vì Sao Phải Bám Sát Nó
BEP viết tắt của Best Efficiency Point, tức điểm hiệu suất tốt nhất trên đường đặc tính bơm. Tại đó dòng chảy vào cánh và ra buồng xoắn êm nhất, ít va đập nhất.
Ngoài chuyện tiết kiệm điện, BEP còn là điểm mà lực hướng kính tác dụng lên trục nhỏ nhất. Với bơm buồng xoắn đơn, lực này gần bằng không tại BEP và tăng mạnh khi lưu lượng lệch khỏi BEP về hai phía.
Lực hướng kính lớn làm võng trục. Trục võng khiến mặt phớt cơ khí hở ra theo chu kỳ mỗi vòng quay. Đây là lý do phớt rò sớm dù vật liệu phớt hoàn toàn đúng chủng loại.
Tiêu chuẩn API 610 quy định vùng vận hành ưu tiên từ 70% đến 120% lưu lượng BEP. Với bơm năng lượng cao, vùng này thu hẹp còn khoảng 80–115%. Hydraulic Institute cũng chuẩn hóa khái niệm vùng ưu tiên và vùng cho phép trong bộ tiêu chuẩn ANSI/HI 9.6.3, với giới hạn cụ thể do nhà sản xuất công bố cho từng mã bơm.
Bảng Tra Hệ Quả Khi Chạy Lệch BEP
Bảng dưới là công cụ chẩn đoán nhanh khi bơm có triệu chứng bất thường mà chưa kịp tra lại đường đặc tính bơm.
| Vùng vận hành | Hiện tượng chi phối | Triệu chứng nhận biết | Hư hỏng điển hình |
|---|---|---|---|
| Dưới 40% BEP | Tuần hoàn ngược đầu hút và đầu xả | Ồn trầm, nhiệt độ chất lỏng tăng dần | Rỗ mép cánh, hỏng phớt do quá nhiệt |
| 40–70% BEP | Lực hướng kính tăng mạnh | Rung theo tần số quay, nóng gối đỡ | Mòn bạc, võng trục, rò phớt |
| 70–120% BEP | Vùng ưu tiên | Chạy êm, dòng điện ổn định | Hao mòn tự nhiên |
| 120–140% BEP | NPSHr tăng nhanh, công suất tăng | Tiếng lạo xạo nhẹ, ampe leo | Xâm thực chớm, motor nóng |
| Trên 140% BEP (chạy tràn) | Vượt giới hạn thủy lực | Ampe vượt định mức, sủi bọt | Cháy motor, rỗ cánh nặng |
Trường hợp hay gặp nhất tại nhà máy Việt Nam là vùng 40–70%. Nguyên nhân gần như luôn giống nhau: bơm được chọn dư, rồi phải khóa bớt van để ép về lưu lượng thật.
📝 Nhận Báo Giá & Tư Vấn Kỹ Thuật Miễn Phí
Để lại thông tin, kỹ sư Pump Pro gọi lại trong 30 phút. Anh chị đang dùng glycol nồng độ bao nhiêu, nhiệt độ kho thấp nhất là bao nhiêu? Gửi thông số — kỹ sư tính chọn bơm theo điều kiện khởi động lạnh.
- Tính giúp lưu lượng – cột áp theo hệ thống thực tế của nhà máy
- Đề xuất 2–3 model kèm so sánh chi phí đầu tư và chi phí vận hành
- Báo giá có hiệu lực kèm thời gian giao hàng cụ thể
- Khảo sát tận nơi miễn phí với dự án tại miền Bắc
Hotline / Zalo: 0902.123.225 – Phản hồi trong 30 phút
Thông tin của anh chị chỉ dùng để tư vấn và báo giá, không chia sẻ cho bên thứ ba.
Quy Luật Đồng Dạng: Đường Đặc Tính Bơm Khi Đổi Vòng Quay
Một đường đặc tính luôn gắn với một vòng quay cụ thể. Đổi vòng quay là đổi cả đường cong. Quy luật đồng dạng cho phép suy ra đường mới mà không cần thử nghiệm lại.
| Đại lượng | Khi đổi vòng quay n | Khi gọt đường kính cánh D | Ghi chú áp dụng |
|---|---|---|---|
| Lưu lượng Q | Tỉ lệ với n | Xấp xỉ tỉ lệ với D | Chính xác cao với biến tần |
| Cột áp H | Tỉ lệ với n² | Xấp xỉ tỉ lệ với D² | Gọt cánh chỉ gần đúng |
| Công suất P | Tỉ lệ với n³ | Xấp xỉ tỉ lệ với D³ | Nguồn tiết kiệm điện lớn nhất |
| NPSHr | Xấp xỉ tỉ lệ với n² | Thay đổi ít | Giảm tốc giúp giảm xâm thực |
Con số đáng nhớ nhất nằm ở dòng công suất. Giảm vòng quay còn 80% thì công suất chỉ còn khoảng 51% vì 0,8 lũy thừa ba bằng 0,512.
Nói cách khác, một bơm 30 kW chạy ở 80% tốc độ chỉ tiêu thụ khoảng 15,4 kW. Đây là lý do biến tần hoàn vốn rất nhanh trên các tuyến bơm chạy liên tục, kể cả với bơm chìm nước thải trong trạm xử lý.
Lưu ý quan trọng: quy luật này chỉ đúng khi cột áp tĩnh nhỏ so với tổng cột áp. Hệ thống có cột áp tĩnh lớn sẽ không tiết kiệm được nhiều như tính toán lý thuyết.
Gọt Cánh Bơm Hay Lắp Biến Tần?
Khi đường đặc tính bơm cho thấy máy đang dư cột áp, nhà máy có hai hướng xử lý. Chọn sai hướng sẽ tốn tiền hai lần.
| Tiêu chí | Gọt đường kính cánh | Lắp biến tần |
|---|---|---|
| Chi phí ban đầu | Thấp, chỉ tiền gia công | Cao hơn đáng kể |
| Khả năng hoàn nguyên | Không, gọt rồi là vĩnh viễn | Có, chỉnh lại tham số bất kỳ lúc nào |
| Phù hợp phụ tải | Nhu cầu cố định quanh năm | Nhu cầu thay đổi theo ca, theo mùa |
| Hiệu suất tại điểm mới | Giảm nhẹ so với cánh nguyên | Giữ gần như nguyên hiệu suất thủy lực |
| Giới hạn kỹ thuật | Không nên gọt quá 10–15% đường kính | Không chạy dưới tốc độ tối thiểu nhà sản xuất |
| Rủi ro cần kiểm | Mất cân bằng động nếu gia công kém | Cộng hưởng, sóng hài, làm mát motor ở tốc độ thấp |
Nguyên tắc thực chiến: phụ tải ổn định thì gọt cánh, phụ tải dao động thì dùng biến tần. Với hệ định lượng hóa chất, biến tần gần như luôn thắng vì lưu lượng thay đổi theo mẻ sản xuất.
Bốn Lỗi Đọc Đường Đặc Tính Bơm Khiến Nhà Máy Trả Giá
Bốn lỗi đọc đường đặc tính bơm dưới đây chiếm phần lớn các ca hỏng sớm mà đội kỹ thuật gặp tại hiện trường.
| Lỗi | Biểu hiện trên hồ sơ | Hậu quả thực tế | Cách tránh |
|---|---|---|---|
| Lấy cột áp bằng chiều cao hình học | Chỉ ghi một con số mét | Bơm không lên nổi lưu lượng thiết kế | Cộng đủ tổn thất ma sát và chênh áp bồn |
| Cộng thêm hệ số an toàn 20–30% | Cột áp làm tròn lên rất cao | Bơm quá lớn, phải khóa van suốt đời | Tính đúng rồi chọn mã sát nhất |
| Đọc đường ở vòng quay khác | Đường ghi 2900 v/ph, motor 1450 v/ph | Cột áp thực chỉ còn khoảng một phần tư | Đối chiếu vòng quay ghi trên đường cong |
| Bỏ hiệu chỉnh độ nhớt và tỉ trọng | Dùng thẳng đường thử với nước | Thiếu lưu lượng, quá tải motor | Hiệu chỉnh trước khi chốt với chất lỏng đặc |
Lỗi thứ hai là lỗi tốn kém nhất và cũng phổ biến nhất. Hệ số an toàn nghe có vẻ thận trọng nhưng thực chất đẩy bơm về vùng trái BEP ngay từ ngày đầu vận hành.
Lỗi thứ tư đặc biệt nguy hiểm với bơm hóa chất có độ nhớt cao hoặc tỉ trọng lớn hơn nước. Cùng một lưu lượng và cột áp, chất lỏng nặng hơn đòi công suất trục lớn hơn theo đúng tỉ lệ tỉ trọng.
Quy Trình Sáu Bước Đọc Đường Đặc Tính Bơm Trước Khi Chốt
Đây là checklist mà kỹ sư nên chạy qua trước khi ký duyệt bất kỳ mã bơm nào.
- Bước 1 — Dựng đường hệ thống ở ít nhất bốn mức lưu lượng, không chỉ một điểm
- Bước 2 — Xác định ba mức lưu lượng thật: tối thiểu, bình thường và tối đa
- Bước 3 — Chồng đường đặc tính bơm lên, kiểm tra điểm làm việc nằm trong vùng 70–120% BEP
- Bước 4 — So NPSHa của hệ với NPSHr của bơm tại lưu lượng lớn nhất, giữ biên dư
- Bước 5 — Đọc công suất trục tại điểm xa nhất bên phải để chọn công suất motor
- Bước 6 — Hiệu chỉnh độ nhớt, tỉ trọng, nhiệt độ và kiểm tra vật liệu tương thích
Bước 5 hay bị bỏ qua nhất. Motor phải đủ sức cho trường hợp xấu nhất, không phải cho điểm thiết kế lý tưởng.
Với hệ thống có bơm chạy luân phiên, cần đọc đường đặc tính cho cả cấu hình một bơm và hai bơm. Nguyên tắc bố trí duty – standby chỉ phát huy tác dụng khi mỗi bơm đơn lẻ vẫn nằm trong vùng ưu tiên.
Hệ có áp suất dao động nên bổ sung bình tích áp để giảm số lần khởi động. Mỗi lần khởi động là một lần dòng đỉnh và một lần va đập thủy lực lên phớt.
Xem thêm: NPSH là gì và cách tính NPSHa, NPSHr từng bước để kiểm tra bơm có bị xâm thực ở điểm làm việc đã chọn hay không.
Câu Hỏi Thường Gặp
Đường đặc tính bơm là gì?
Đường đặc tính bơm là đồ thị mô tả quan hệ giữa lưu lượng với cột áp, hiệu suất, công suất trục và NPSHr tại một vòng quay xác định. Đây là căn cứ duy nhất để biết bơm chạy được bao nhiêu trong hệ thống thực tế. Một hồ sơ đủ chuẩn phải có cả bốn đường, không chỉ riêng đường cột áp.
Điểm làm việc của bơm xác định thế nào?
Điểm làm việc là giao điểm giữa đường đặc tính bơm và đường đặc tính hệ thống. Đường hệ thống bằng cột áp tĩnh cộng phần tổn thất ma sát tỉ lệ với bình phương lưu lượng. Bơm luôn tự ổn định tại giao điểm này, chứ không chạy theo con số ghi trong catalogue.
BEP của bơm là gì?
BEP là điểm hiệu suất tốt nhất trên đường đặc tính, nơi dòng chảy vào cánh và ra buồng xoắn êm nhất. Tại BEP, lực hướng kính tác dụng lên trục nhỏ nhất nên phớt cơ khí và bạc đạn bền nhất. Càng chạy xa BEP thì rung động và hao mòn càng tăng nhanh.
Nên chạy bơm trong khoảng bao nhiêu phần trăm BEP?
Tiêu chuẩn API 610 quy định vùng vận hành ưu tiên từ 70% đến 120% lưu lượng BEP, thu hẹp còn 80–115% với bơm năng lượng cao. Chạy dưới 40% BEP gây tuần hoàn ngược và quá nhiệt chất lỏng. Chạy trên 140% BEP gây xâm thực và quá tải motor.
Vì sao chọn bơm dư cột áp lại có hại?
Bơm dư cột áp cho lưu lượng lớn hơn nhu cầu nên phải khóa bớt van để ép về đúng mức. Điểm làm việc trượt sang trái BEP, lực hướng kính tăng, trục võng và phớt rò sớm. Phần điện năng thừa biến thành nhiệt cùng tiếng ồn ngay tại van tiết lưu.
Giảm vòng quay bơm 20% thì tiết kiệm bao nhiêu điện?
Theo quy luật đồng dạng, công suất tỉ lệ với lũy thừa ba của vòng quay. Chạy ở 80% tốc độ thì công suất chỉ còn khoảng 51%, tức bơm 30 kW tiêu thụ khoảng 15,4 kW. Mức tiết kiệm thực tế sẽ thấp hơn nếu hệ thống có cột áp tĩnh lớn.
Gọt cánh bơm được tối đa bao nhiêu?
Thực tế công nghiệp thường giới hạn mức gọt trong khoảng 10–15% đường kính cánh nguyên bản. Gọt sâu hơn làm khe hở giữa cánh và lưỡi buồng xoắn quá lớn, hiệu suất tụt nhanh và dòng chảy mất ổn định. Gọt cánh là thay đổi vĩnh viễn, không thể hoàn nguyên.
Vì sao motor bơm bị quá tải dù bơm còn mới?
Với bơm ly tâm cánh kín, công suất trục tăng liên tục theo lưu lượng. Khi hệ thống mở van hết cỡ hoặc tổn thất thực thấp hơn tính toán, bơm chạy tràn sang phải và ăn dòng vượt định mức. Vì vậy phải chọn motor theo công suất tại điểm xa nhất bên phải.
Kết Luận
Đường đặc tính bơm không phải tài liệu để lưu hồ sơ. Đó là công cụ ra quyết định, và phải được đọc cùng đường đặc tính hệ thống mới có ý nghĩa.
Ba câu hỏi cần trả lời trước khi chốt mã bơm: điểm làm việc rơi vào bao nhiêu phần trăm BEP, NPSHa có dư so với NPSHr không, và motor có đủ sức khi bơm chạy tràn không.
Sai lầm đắt nhất vẫn là cộng thêm hệ số an toàn vào cột áp. Bơm dư không an toàn hơn, chỉ tốn điện hơn và hỏng sớm hơn.
Định nghĩa các khái niệm thủy lực trong bài tham khảo Từ điển bơm ly tâm của KSB. Dữ liệu hiệu suất bơm được kiểm chứng độc lập có thể tra tại chương trình Energy Rating của Hydraulic Institute.
